Vediamo qui di seguito come montare un connettore N su un cavo coassiale, una piccola attivitá, ma che richiede tempo. Questa piccola guida passo-passo vuole essere di aiuto a chi sta installando un amplificatore di segnale cellulare all’interno di un edificio e il progetto prevede la copertura di piú piani o metrature molto grandi.

Qui sotto vi mostriamo come fare in 4 semplici passi:

Nelle situazioni piú comuni avrete del cavo “abbondante” e che a un certo punto va tagliato, per fare un bel lavoro su misura. Oppure volete semplicemente far passare il cavo coassiale attraverso un muro o una canalina, situazione che riguarda in ogni caso il collegamento tra l'antenna esterna e l'amplificatore di segnale cellulare o ripetitore GSM.

Nessun problema, con gli strumenti giusti e le dovute precauzioni possiamo tagliare il cavo coassiale nel punto giusto e poi montare un connettore N a vite, comodissimo.

Procurarsi l'occorrente

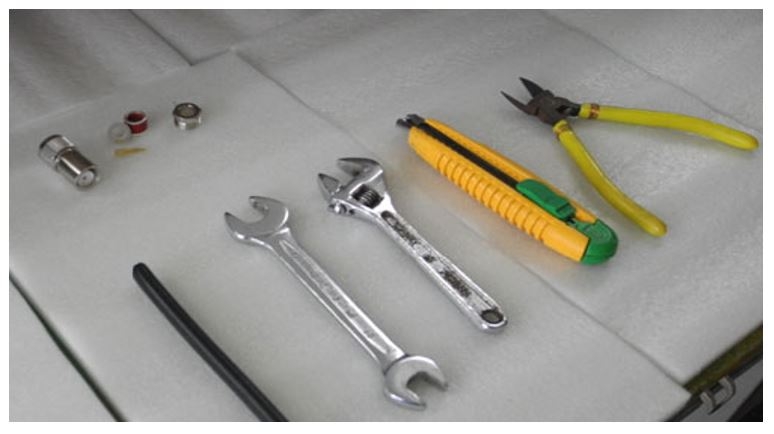

Per montare un connettore N a vite vediamo innanzitutto quali strumenti occorrono:

  • Forbici o pinze
  • Taglierino
  • Chiavi inglesi

Montare Connettore N a vite

Abbiamo tutto? Molto bene! Passiamo allora alle fasi di montaggio.

Tagliare il cavo coassiale in modo corretto

Montare Connettore N a vite

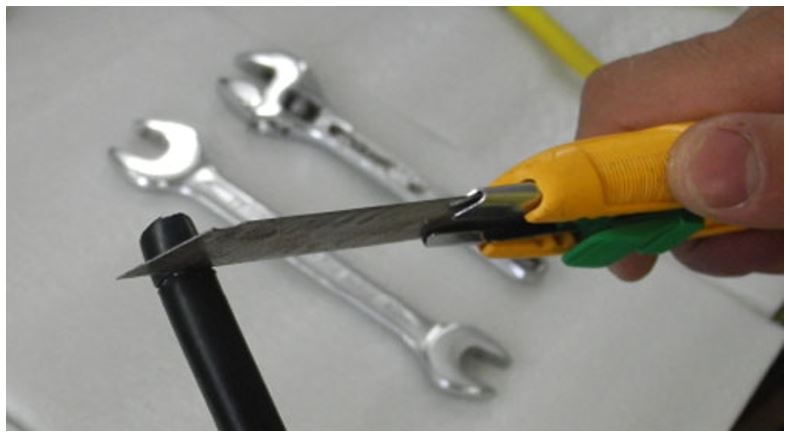

Con l’aiuto del taglierino, rimuovere lo strato esterno del cavo coassiale. Attenzione a non tagliare le filettature interne!

Preparare il conduttore

Montare Connettore N a vite

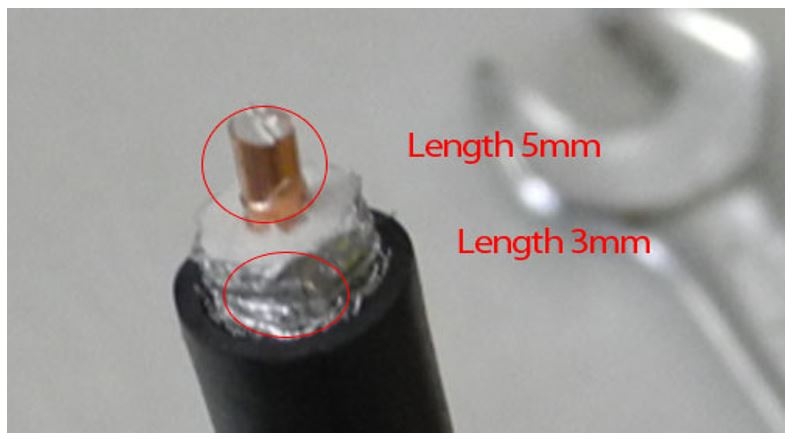

Preparare l’estremitá del cavo coassiale con due lunghezze diverse, come mostrato nella foto. La parte piú interna va fatta sporgere di 5mm, la parte piú esterna di 3mm.

Montare il connettore N a vite sul cavo

Montare Connettore N a vite

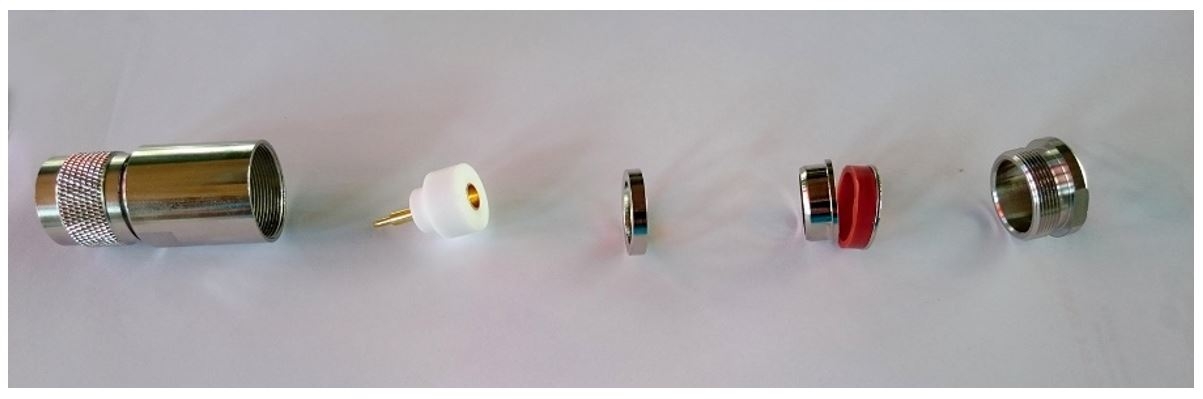

Questo é come si presenta un connettore N a vite smontato.

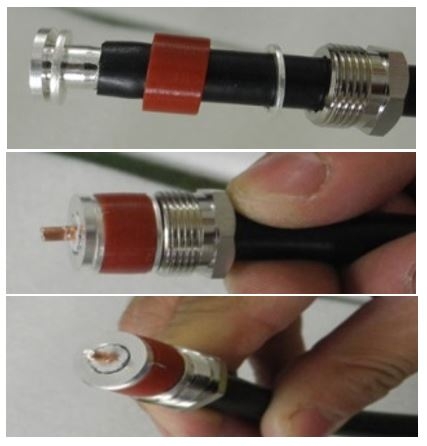

Per prima dobbiamo applicare la vite di fissaggio al cavo coassiale, poi le altre componenti in questo ordine:

  • la rondella di gomma,
  • l’anello isolante,
  • l’anello di bloccaggio di protezione.

Montare Connettore N a vite

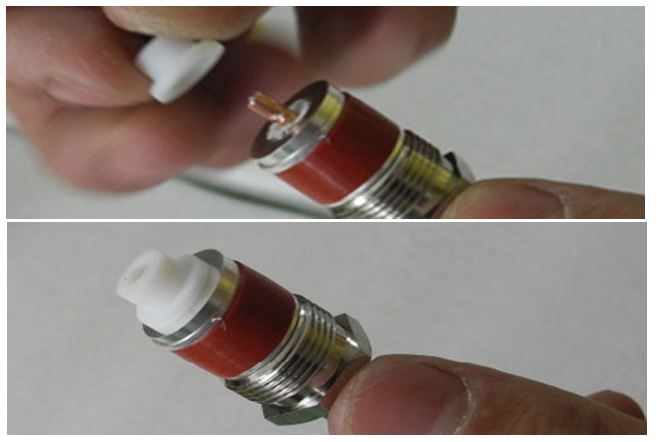

Ora fissare la rondella di gomma.

Montare Connettore N a vite

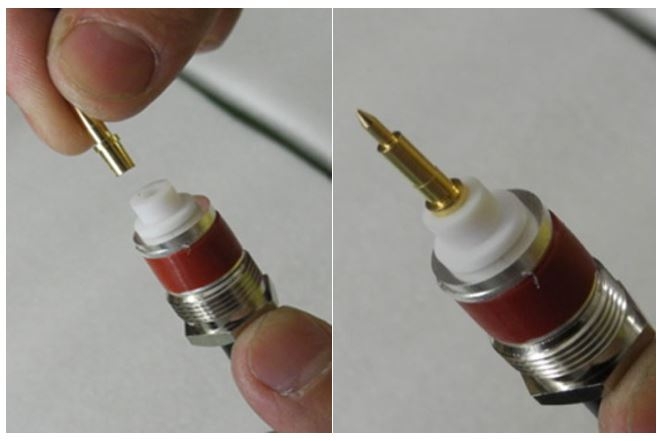

Fissare la punta del connettore N.

Montare Connettore N a vite

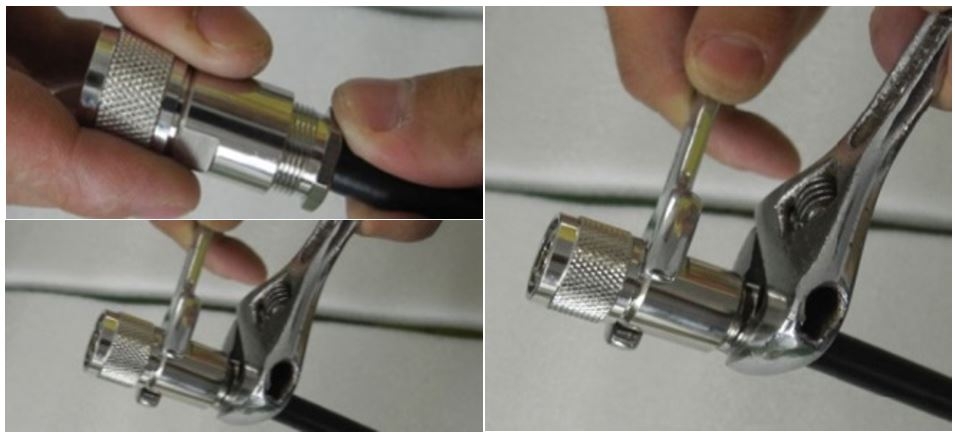

Montare il connettore N sul cavo coassiale, avvitandolo saldamente.

Montare Connettore N a vite

Montare Connettore N a vite

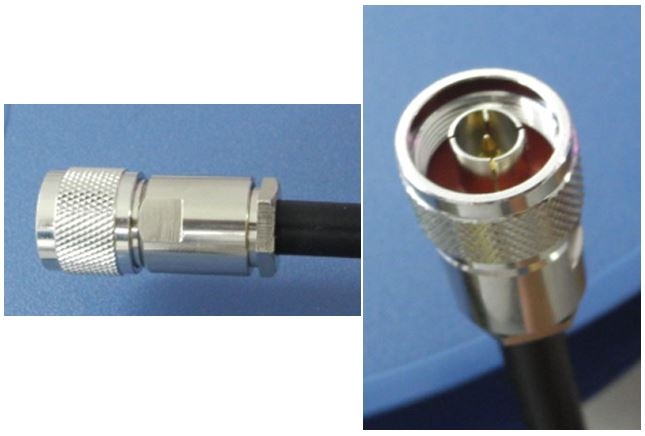

Questo deve essere il risultato finale.

Montare Connettore N a vite

Cosí é stato possibile montare il connettore N a vite sul nostro cavo coassiale. Consigliamo, qualora possibile, la saldatura del connettore N.

Come abbiamo appena visto, si tratta di una semplice procedura, ma molto utile per tagliare cavi coassiali troppo lunghi (la "matassa" piú grande che abbiamo é un cavo di ben 200 metri!) o per permettere a un cavo coassiale di passare attraverso un muero o una canalina. Ció consentirá una ottima installazione di un amplificatore di segnale cellulare.

Nelle pagine di dettaglio dei prodotti qui citati trovate le specifiche tecniche, in piú nelle schede dei cavi coassiali é anche possibile scaricare tutte le specifiche in formato .pdf. In ogni caso, per qualsiasi dubbio o richieste particolari, mandateci un messaggio o inserite un commento qui sotto: siete sempre i benvenuti!
